Nowoczesne ogrzewanie pod pełną kontrolą
DOSPEL Ericson to nowoczesna seria kotłów na pellet dostępna w trzech wariantach mocy: Ericson 8, Ericson 12 oraz Ericson 18. Urządzenia zostały zaprojektowane do pracy z pelletem klasy A1 i A2 o średnicy 6 lub 8 milimetrów.
Każdy model posiada zasobnik pelletu o pojemności 105 kilogramów.
Dlaczego warto wybrać DOSPEL Ericson?

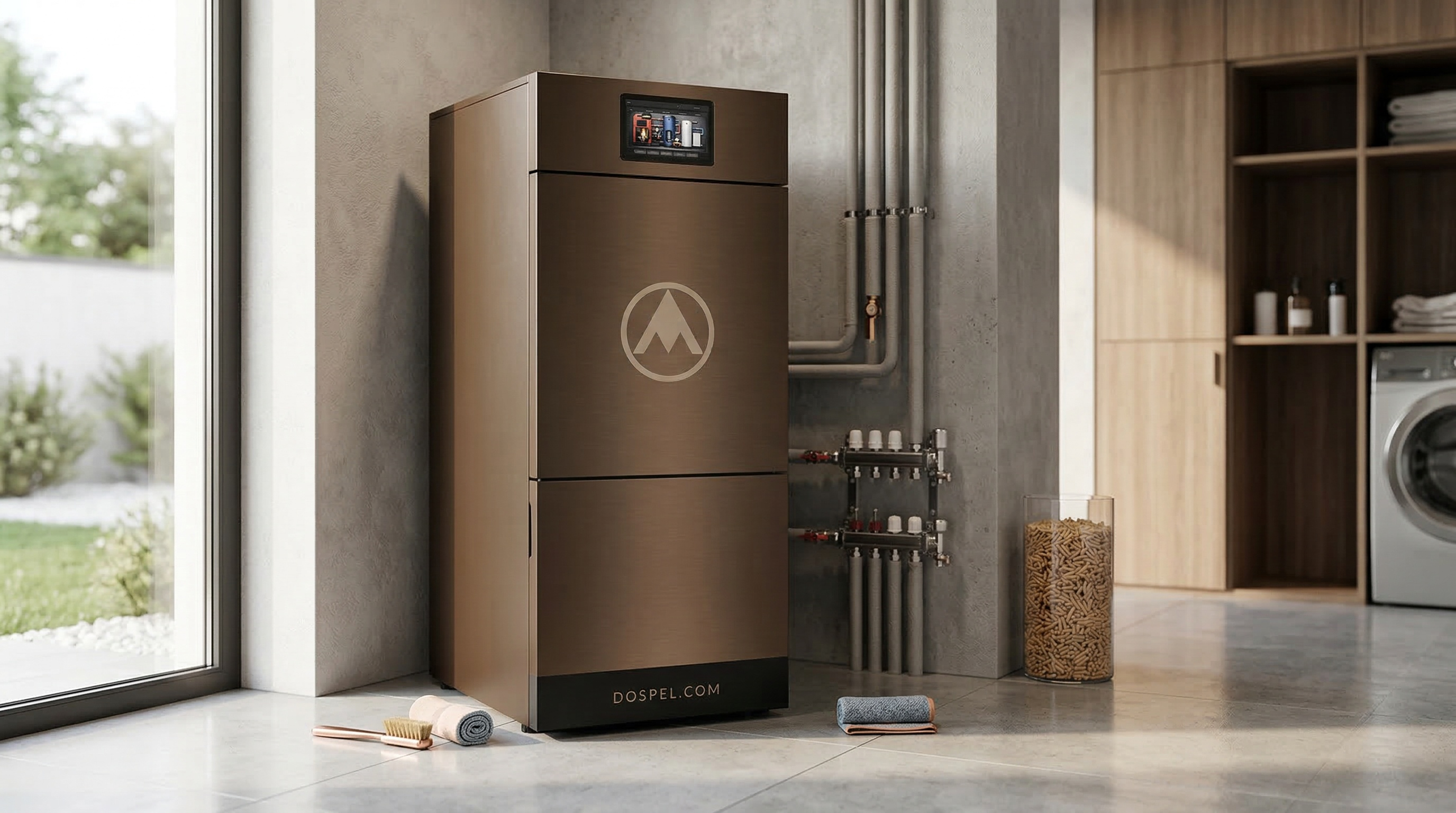

Poznaj DOSPEL Ericson
Kocioł DOSPEL Ericson został zaprojektowany wyłącznie do ogrzewania przy użyciu paliwa typu pellet. Urządzenie posiada stalowy wymiennik wodny, służący do podgrzewania wody, a fabryczne testy szczelności wykonywane są przy ciśnieniu czterech barów. Producent wskazuje także, że urządzenie pracuje z pelletem klas A1 i A2, a stosowanie paliwa o innych parametrach może powodować niestabilną pracę kotła.
To rozwiązanie dla osób, które szukają kotła nowoczesnego, wygodnego w obsłudze i przygotowanego do współpracy z bardziej rozbudowaną instalacją. Ericson może pracować wyłącznie na potrzeby centralnego ogrzewania albo współpracować z zasobnikiem ciepłej wody użytkowej, a jego logika sterowania pozwala lepiej dopasować sposób pracy urządzenia do rzeczywistych potrzeb budynku.
Najważniejsze zalety
trzy warianty mocy: 8 / 12 / 18
paliwo: pellet A1 / A2
zasobnik pelletu: 105 kg
tryb lato / zima
sterowanie przez panel webowy i panel operatorski
rozbudowana diagnostyka i alarmy
tryb wakacyjny
harmonogramy ciepłej wody użytkowej i cyrkulacji
obsługa dodatkowych obiegów i hydrauliki instalacji
bezpieczny restart po zaniku zasilania

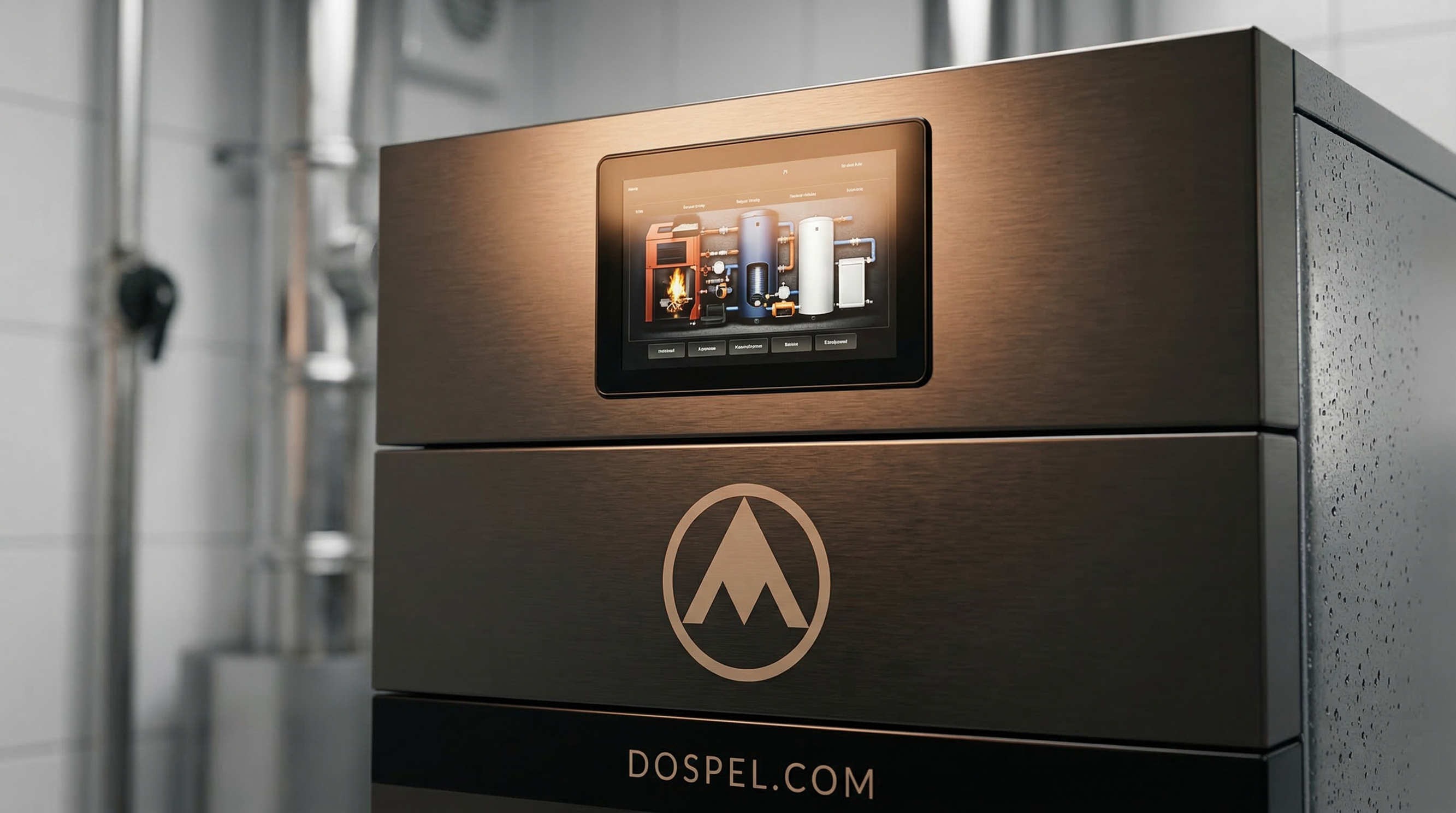

Sterownik, który daje realną kontrolę
Sterownik kotła DOSPEL Ericson obsługuje funkcje dostępne zarówno z poziomu interfejsu webowego, jak i panelu operatorskiego. Zakres funkcji obejmuje podstawową obsługę kotła, sterowanie pracą urządzenia, diagnostykę oraz wybrane funkcje dodatkowe instalacji. Dokumentacja sterownika wskazuje między innymi obsługę harmonogramów ciepłej wody użytkowej i cyrkulacji, trybu lato i zima, trybu wakacyjnego, alarmów, diagnostyki, symulacji oraz sterowania ręcznego.
Sterownik może pracować w sieci domowej albo jako własny punkt dostępu. Zmiany wykonywane z poziomu panelu webowego i panelu operatorskiego są ze sobą synchronizowane, dzięki czemu użytkownik ma spójny podgląd ustawień i stanu pracy urządzenia.
Zaawansowany system czujników i kontroli pracy kotła
DOSPEL Ericson został wyposażony w rozbudowany układ czujników, który na bieżąco kontroluje najważniejsze parametry pracy kotła i całej instalacji.
Jakie czujniki pracują w systemie Ericson?
DOSPEL Ericson został wyposażony w rozbudowany układ czujników, który na bieżąco kontroluje najważniejsze parametry pracy kotła i całej instalacji. Dzięki temu sterownik nie tylko zarządza ogrzewaniem, ale również stale nadzoruje bezpieczeństwo, stabilność spalania i poprawność działania poszczególnych obiegów. Dokumentacja sterownika wskazuje współpracę z czujnikiem kotła, czujnikiem palnika, czujnikiem ślimaka, czujnikiem ciepłej wody użytkowej, czujnikiem temperatury zewnętrznej oraz regulatorem pokojowym.
Po uruchomieniu sterownika potwierdzane są poprawne odczyty temperatury kotła, palnika, ciepłej wody użytkowej, ślimaka oraz temperatury zewnętrznej, jeśli czujnik jest podłączony. Sterownik kontroluje także brak aktywnego alarmu, status pracy, powód ostatniego startu oraz stan sieci i czasu.
Czujnik kotła
Odpowiada za kontrolę temperatury pracy kotła i bierze udział w logice zabezpieczeń urządzenia.
Czujnik ciepłej wody użytkowej
Kontroluje temperaturę zasobnika ciepłej wody użytkowej i współpracuje z logiką pracy obiegu ciepłej wody użytkowej.
Czujnik ślimaka
Nadzoruje temperaturę układu podawania paliwa.
Czujnik palnika
Monitoruje temperaturę palnika i wspiera ochronę procesu spalania.
Czujnik temperatury zewnętrznej
Umożliwia pracę funkcji pogodowej i lepsze dopasowanie temperatury kotła do warunków zewnętrznych.
Regulator pokojowy
Współtworzy logikę zapotrzebowania na grzanie i może wpływać na pracę kotła zgodnie z warunkami instalacji.
Czujnik płomienia
Sterownik kontroluje wykrycie płomienia, jego stabilność oraz poprawność sekwencji rozpalania. Procedura odbiorowa przewiduje osobną kontrolę czujnika płomienia, progu wykrycia oraz czasu potwierdzenia płomienia.
Czujnik ciśnienia instalacji
Sterownik może pracować z klasycznym presostatem dwustanowym albo z analogowym czujnikiem ciśnienia. Dla toru analogowego możliwa jest także prezentacja aktualnej wartości ciśnienia w barach.
Pellet pod pełną kontrolą.
Ericson to coś więcej niż zwykły kocioł na pellet. To nowoczesny system ogrzewania, który łączy wysoką sprawność urządzenia z wygodą codziennej obsługi, rozbudowanym sterowaniem i bezpieczeństwem pracy.
Bezpieczeństwo i diagnostyka
Sterownik Ericson został przygotowany do rozpoznawania i sygnalizowania szeregu stanów alarmowych. Dokumentacja wymienia między innymi alarm przegrzania kotła, przegrzania palnika, niskiego ciśnienia, przegrzania ślimaka, zaniku płomienia i nieudanego ponownego rozpalenia, nieudanego rozpalania, braku pelletu oraz błędów czujników temperatury kotła, palnika, ciepłej wody użytkowej, ślimaka i temperatury zewnętrznej.
Po wystąpieniu alarmu sterownik przechodzi do stanu alarmowego, wyłącza wyjścia robocze, aktywuje sygnał dźwiękowy i pokazuje numer oraz przyczynę alarmu w interfejsach użytkownika. Po usunięciu przyczyny problemu urządzenie nie wraca samoczynnie do grzania, lecz przechodzi do stanu czuwania i wymaga nowej, poprawnej sekwencji startowej.
Dodatkowo po zaniku zasilania sterownik wykonuje pełny restart, przechodzi do stanu czuwania i nie wznawia pracy od miejsca przerwania. To ważny element bezpiecznej logiki pracy urządzenia.
Hydraulika i obiegi dodatkowe
DOSPEL Ericson może pracować wyłącznie na potrzeby centralnego ogrzewania albo współpracować z zasobnikiem ciepłej wody użytkowej. Dokumentacja opisuje wariant pracy z dwiema pompami oraz wariant z zaworem przełączającym. W systemie z dwiema pompami pompa obiegowa centralnego ogrzewania oznaczona jest jako P1, a pompa ładująca zasobnik ciepłej wody użytkowej jako P2. W wariancie z zaworem przełączającym P2 odpowiada za kierowanie pracy pomiędzy centralnym ogrzewaniem a ciepłą wodą użytkową.
Dokumentacja sterownika obejmuje również hydraulikę dodatkową: trzy pompy opcjonalne, pompę cyrkulacyjną ciepłej wody użytkowej, harmonogram cyrkulacji oraz zawór trójdrożny 3D. Dzięki temu kocioł może być łatwiej dopasowany do bardziej rozbudowanych instalacji.
Tryb lato, zima i wakacyjny
Sterownik obsługuje dwa podstawowe tryby pracy instalacji:
Zima — aktywne są obiegi centralnego ogrzewania i ciepłej wody użytkowej,
Lato — aktywna pozostaje tylko ciepła woda użytkowa, a obieg centralnego ogrzewania jest blokowany.
Dodatkowo dostępny jest tryb wakacyjny, który służy do ograniczenia zużycia paliwa podczas dłuższej nieobecności. W tym trybie sterownik korzysta z osobnych nastaw temperatury kotła i ciepłej wody użytkowej oraz może pracować z funkcją antyzamarzania.
Pellet, statystyki i kontrola kosztów
W zakładce Pellet użytkownik może ustawić stan pelletu w zasobniku, jego pojemność, próg ostrzeżenia oraz cenę pelletu za tonę. Sterownik obsługuje także informacje o poziomie pelletu, archiwum karty pamięci oraz eksport statystyk w formacie CSV. Procedura odbiorowa wskazuje również możliwość kasowania statystyk zużycia i licznika pelletu.
To rozwiązanie pozwala lepiej planować eksploatację, kontrolować zużycie i analizować pracę urządzenia w czasie.
Dane techniczne
| Ericson 8 | Ericson 12 | Ericson 18 | |
| Moc maksymalna / minimalna | 9,0 / 2,7 kW | 12,0 / 3,6 kW | 18,0 / 5,4 kW |
| Średnie zużycie pelletu | 1,2 kg/h | 1,6 kg/h | 2,6 kg/h |
| Napięcie wyjściowe generatora Sprawność nominalna / zredukowanej mocy | 91 / 92 % | 90 / 92 % | 91 / 93 % |
| Temperatura spalin wylotowych | 110 / 75 °C | 109 / 80 °C | 108 / 85 °C |
| Ciąg kominowy | 12 Pa | 12 Pa | 12 Pa |
| Średnica wylotu spalin | 80 mm | 80 mm | 80 mm |
| Zasilanie elektryczne | 230 / 50 | 230 / 50 | 230 / 50 |
| Rodzaj paliwa | pellet 6–8 mm | pellet 6–8 mm | pellet 6–8 mm |
| Pojemność naczynia rozprężnego | 5 l | 5 l | 5 l |
| Maksymalna temperatura wody | 90 °C | 90 °C | 90 °C |
| Pojemność płaszcza wodnego | 35 l | 30 l | 48 l |
| Ciśnienie robocze | 2 bar | 2 bar | 2 bar |
| Wysokość | 1490 mm | 1490 mm | 1564 mm |
| Szerokość | 600 mm | 640 mm | 638 mm |
| Głębokość | 750 mm | 750 mm | 772 mm |
| Pojemność zasobnika pelletu | 105 kg | 105 kg | 105 kg |
| Waga | 220 kg | 220 kg | 220 kg |
Powyższe parametry pochodzą bezpośrednio z tabeli „Dane Techniczne” dla modeli Ericson 8, 12 i 18.
Jaki kocioł wybrać do metrażu domu?
Dobór kotła do powierzchni budynku zależy przede wszystkim od poziomu ocieplenia, strat ciepła, rodzaju instalacji oraz tego, czy urządzenie ma pracować wyłącznie na potrzeby centralnego ogrzewania, czy również przygotowywać ciepłą wodę użytkową. Seria DOSPEL Ericson jest dostępna w trzech wariantach mocy: 8, 12 i 18 kilowatów.
| Standard budynku | Ericson 8 | Ericson 12 | Ericson 18 |
| Dobrze ocieplony dom | do ok. 100–120 m² | ok. 120–170 m² | ok. 170–240 m² |
| Średnio ocieplony dom | do ok. 80–100 m² | ok. 100–140 m² | ok. 140–200 m² |
| Słabo ocieplony dom | do ok. 60–80 m² | ok. 80–110 m² | ok. 110–160 m² |
Ważna informacja
Powyższe wartości mają charakter orientacyjny i służą jako szybkie, wstępne porównanie modeli. Jeżeli budynek ma również przygotowywać ciepłą wodę użytkową, ma większe straty ciepła, ogrzewanie podłogowe połączone z grzejnikami albo niestandardowy układ instalacji, rzeczywisty dobór może się różnić.
Najlepszy sposób doboru: audyt energetyczny
Przed wyborem kotła najlepiej wykonać audyt energetyczny budynku albo dokładne obliczenie zapotrzebowania na ciepło. Dzięki temu można precyzyjnie określić, jakiej mocy naprawdę potrzebuje dom i dobrać urządzenie do rzeczywistych warunków, a nie wyłącznie do samego metrażu.
To właśnie audyt energetyczny daje największą pewność, że:
kocioł nie będzie przewymiarowany,
instalacja będzie pracowała stabilnie,
zużycie pelletu będzie lepiej dopasowane do potrzeb budynku,
cały system ogrzewania będzie bardziej efektywny i ekonomiczny.
Instrukcja przyłączenia kotła pellet zgodnie z dokumentacją DTR
Podstawowe wymagania montażowe
Montaż kotła powinien być wykonywany przez wykwalifikowany personel. Pomieszczenie kotłowni musi spełniać wymagania prawa budowlanego, a podstawa pod urządzenie powinna być płaska, ogniotrwała i zapewniać stabilne ustawienie kotła. Dokumentacja wskazuje również konieczność zachowania bezpiecznych odległości od materiałów palnych. Standardowa odległość od materiałów palnych wynosi minimum 800 milimetrów i dotyczy zarówno korpusu kotła, jak i przewodów spalinowych.
Przyłączenie do instalacji centralnego ogrzewania
Kocioł może pracować:
wyłącznie na potrzeby centralnego ogrzewania,
z zasobnikiem ciepłej wody użytkowej w układzie z dwiema pompami,
z zasobnikiem ciepłej wody użytkowej w układzie z zaworem przełączającym.

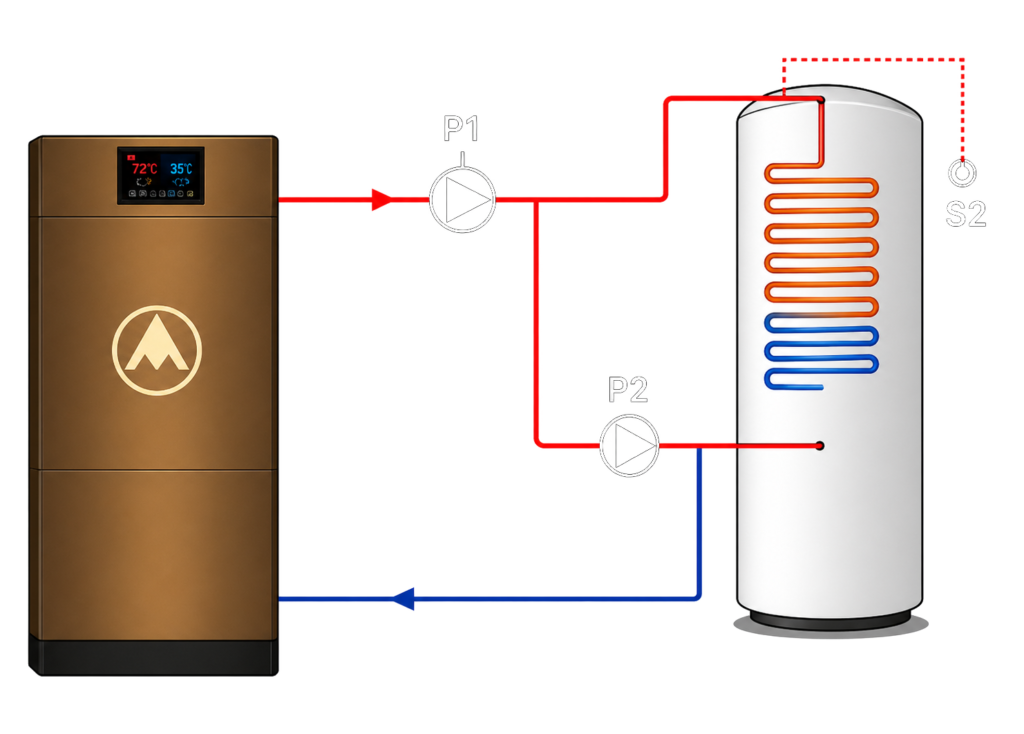

W wariancie pracy z dwiema pompami:
- P1 to pompa obiegowa centralnego ogrzewania,
- P2 to pompa ładująca zasobnik ciepłej wody użytkowej,
- S1 to czujnik temperatury płaszcza kotła,
- S2 to czujnik temperatury zasobnika ciepłej wody użytkowej.

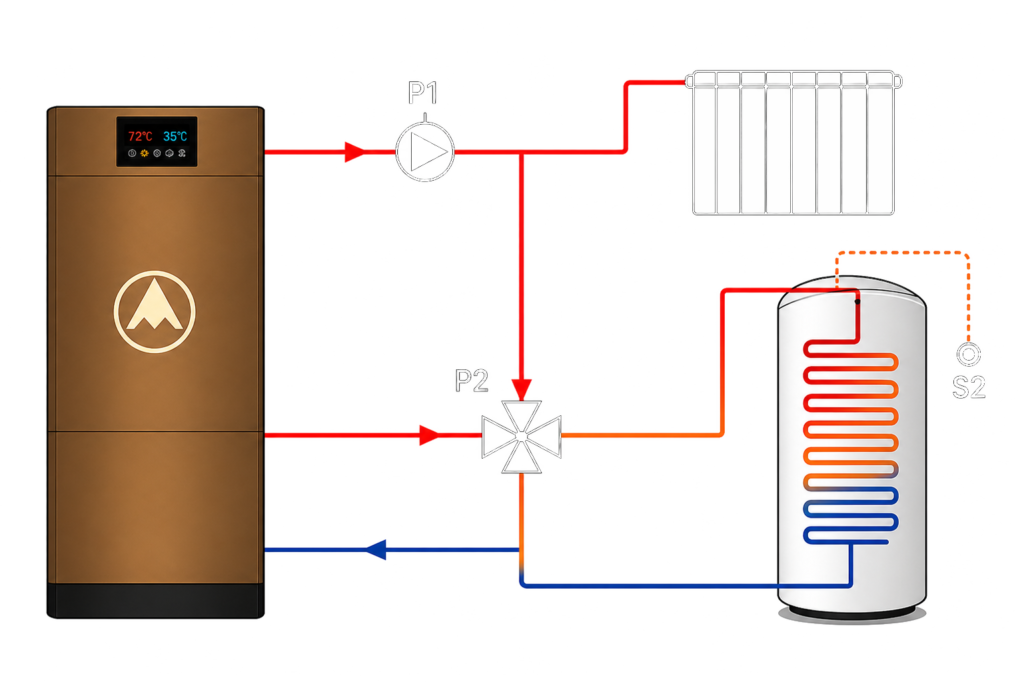

W wariancie z zaworem przełączającym:
- P1 pozostaje pompą obiegową centralnego ogrzewania,
- P2 odpowiada za zawór przełączający centralne ogrzewanie / ciepłą wodę użytkową,
- sterownik wykorzystuje odczyty z czujników S1 i S2 do sterowania logiką pracy układu.
Przyłączenie przewodu spalinowego
Instalacja odprowadzenia spalin musi zostać dobrana oraz zweryfikowana przez uprawnionego specjalistę kominiarskiego. DTR wskazuje, że przewód spalinowy powinien być szczelny, odporny na wysoką temperaturę i kondensat oraz umożliwiać łatwe czyszczenie. Poziome odcinki przewodów powinny być możliwie krótkie, maksymalnie do 3 metrów, a liczba załamań nie powinna przekraczać czterech.
Doprowadzenie powietrza do spalania
Dopływ świeżego powietrza do spalania może być realizowany:
- z pomieszczenia, jeśli w pobliżu kotła znajduje się naścienny wlot powietrza z zewnątrz o powierzchni minimum 200 centymetrów kwadratowych,
- bezpośrednio z zewnątrz budynku kanałem nawiewnym o minimalnej średnicy wewnętrznej 150 milimetrów i maksymalnej długości 5 metrów.
Ważne informacje eksploatacyjne
kocioł powinien pracować wyłącznie na pellecie o zalecanych parametrach,
zasobnik pelletu powinien pozostawać stale domknięty,
przy próbie rozpalenia po nieudanym starcie należy usunąć niespalony pellet z paleniska,
nie wolno uruchamiać spalania przy uchylonych drzwiczkach kotła.
Pliki do pobrania
Pobierz komplet materiałów dotyczących kotłów pelletowych DOSPEL Ericson, w tym dokumentację techniczno-ruchową, kartę katalogową oraz katalog produktowy.
Montaż i warunki techniczne

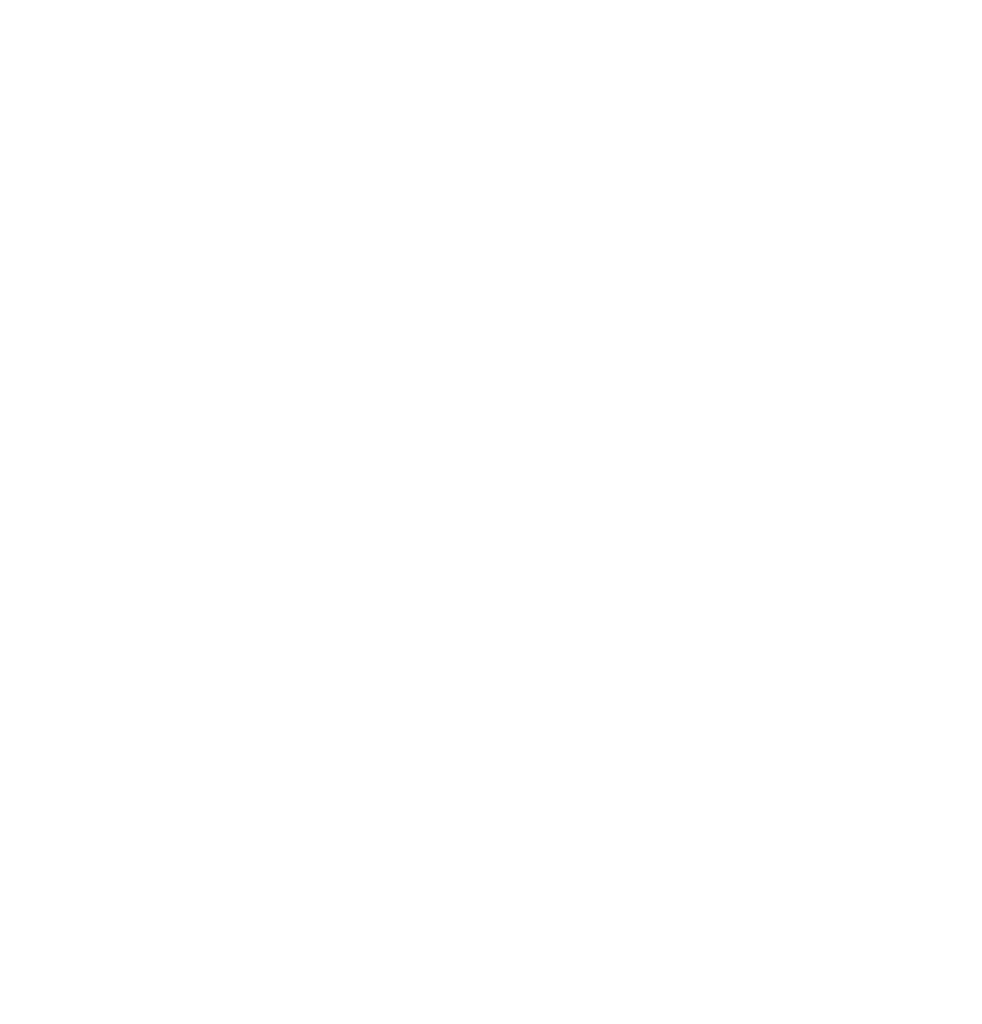

DTR wskazuje, że standardowa odległość od materiałów palnych wynosi minimum 800 milimetrów i dotyczy zarówno korpusu kotła, jak i przewodów spalinowych. Dokumentacja określa również wymagania dotyczące dopływu świeżego powietrza do spalania, w tym minimalną powierzchnię wlotu 200 centymetrów kwadratowych albo kanał nawiewny o minimalnej średnicy wewnętrznej 150 milimetrów i maksymalnej długości 5 metrów.
Paliwo i wymagania eksploatacyjne
Kocioł Ericson został zaprojektowany do pracy z pelletem klasy A1 i A2. Dokumentacja wskazuje średnicę paliwa sześć lub osiem milimetrów, wilgotność poniżej dziesięciu procent oraz kaloryczność minimum cztery i sześć dziesiątych kilowatogodziny na kilogram. Producent podkreśla również, że stosowanie pelletu o innej charakterystyce może skutkować zmniejszeniem mocy i niestabilną pracą urządzenia.
Czyszczenie i konserwacja
Kocioł wyposażono w ręczny mechanizm wygarniania pyłu z układu zawirowującego dymy wylotowe. Sezonowe czyszczenie kotła powinno być wykonywane co 1–2 miesiące pracy, po sezonie grzewczym oraz przy wyświetleniu komunikatu serwisowego.
Gwarancja
Producent DOSPEL udziela gwarancji na kotły na pellet serii Ericson w następującym zakresie:
15 lat na komorę spalania,
15 lat na korpus kotła,
36 miesięcy na elektronikę i komponenty elektryczne.
Gwarancja ma charakter warunkowy i wymaga między innymi prawidłowego montażu, pierwszego uruchomienia przez uprawnionego serwisanta oraz wykonywania odpłatnych przeglądów okresowych nie rzadziej niż raz na 12 miesięcy. Brak corocznego przeglądu powoduje utratę piętnastoletniej gwarancji.
